产品详情
简单介绍：

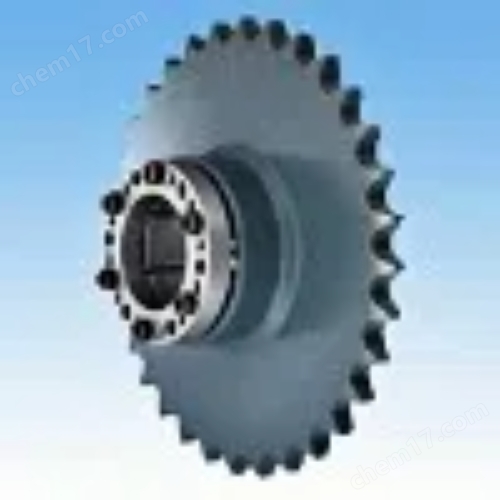

日本TSUBAKI/椿本 张紧链轮
无键联结件一体的链轮
锥形套的摩擦力可无键联结链轮与轴。相位配合容易。
详情介绍：
一、产品核心特性
椿本张紧链轮采用无键锥形套联结技术，通过摩擦力实现轴孔无缝固定，消除传统键槽结构的背隙问题。其S型（RS35-RS100）与N型（RS35-RS60）两大系列覆盖7-28mm轴径范围，其中S型采用多螺栓紧固确保重载稳定性，N型通过单螺母设计实现快速拆装。产品经特殊硬化处理，齿面硬度达HRC50-55，配合JIS标准齿形设计，可承受*大38.2kN推力及600万次高频往复运动。
二、技术**亮点
-
模块化结构设计
集成张紧轮与无键联结件，支持±5°轴向偏摆补偿，安装时无需定位销即可完成相位校准。轮毂采用镂空减重结构，较传统链轮重量降低15%-20%。 -
材料与工艺优化
选用S35C以上碳钢基材，齿部经渗碳淬火处理（渗碳层0.8-1.2mm），搭配喷丸强化工艺，使疲劳寿命提升3倍。表面磷化镀层可耐受盐雾测试500小时。 -
智能维护特性
内置磨损指示槽，当链轮齿厚磨损超10%时自动触发视觉警报。配套Zip Chain系统可实现1,000mm/sec高速传动，地坑占用空间减少90%。
三、典型应用场景
-
物流自动化：立体仓库堆垛机链条张力调节，适配PX同步带实现±0.1mm重复定位精度
-
工程机械：挖掘机行走机构防松保护，在-30℃~120℃环境保持稳定啮合
-
新能源装备：光伏板跟踪支架推拉系统，配合Ultra PX-HC耐油同步带使用
四、选型注意事项
-
轴径公差需严格控制在h8级，表面粗糙度Ra≤3.2μm
-
冷轧钢轴材需额外增加10%**余量
-
动态负载需小于尺寸表标称值的80%（键槽轴工况）
